第四章：数据中心制冷的设计先容
4.1制冷量单位回首
所有热/冷相关问题都坚持一个丈量单位：
Watt/sqmtr 瓦特/平方米
RLU （Rack Location Unit）- 每机架瓦特
空气冷却能力：
制冷量（Q）= 0.5764 * Δ? * ???
CFM = 1.75 * Q（瓦特）/ Δ?
4.2制冷妄想的目的

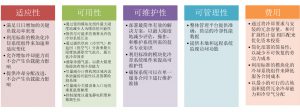

制冷妄想的目的要知足以下几个方面的要求：
4.3制冷设计妄想
整体热负荷 – Watts：确定要害负荷，，，，，始于识别主要安排的装备。。。装备热负荷可以通过确定每件装备的额定功率来获得。。。出于预算目的，，，，，可以将UPS功率容量以kW为单位并增添10~20％。。。通常，，，，，冷却系统设计早于占用空间的装备安排妄想。。。在这种情形下，，，，，设计师的履历至关主要。。。相识种种应用和装备安排的典范负载设置文件。。。以及对未来增添因素的思量，，，，，可能更容易界说特定区域在预期标准下的热负载。。。
整体热负荷 – CMF：除了冷却能力的kW额定值之外，，，，，我们还需要评估基于CFM / CHM的空气流量位移能力。。。作为一项快速规则，，，，，我们可以使用平均每千瓦160 CFM的假设，，，，，假设盘算机房中的大大都装备是古板装备，，，，，其delta-T约为10-15摄氏度（取值为11摄氏度）。。。冷却能力kW基于显热负荷能力。。。
RLU功率密度：一个明确的趋势是RLU功率密度每年都在增添。。。典范的效劳器安排，，，，，每RLU为3000-5000瓦 ；；1U效劳器安排，，，，，每RLU可达 5000-8000瓦 ；；刀片效劳器安排每个RLU甚至凌驾30000瓦 ；；90％的效劳器情形的机架密度在3000到6000瓦之间。。。
CMF和RLU：有用的冷却是通过给负载提供温度适当和体积足够的空气来实现的。。。美国采暖，，，，，制冷和空调工程师协会（ASHRAE）标准是将20°C至24°C的温度规模内的空气运送到IT装备入口。。。
关于风量CMF，，，，，制冷负荷每1 kW需要160立方英尺/分钟（CFM）。。。5,000瓦的1U效劳器机柜需要800 CFM。。。
盘算机流体动力学（CFD）建模：可以对地板下空气区域以及地板上方区域执行CFD建模。。。
许多软件还允许将地板下的和顶部的气流障碍物映射到模子里，，，，，更准确地代神色况。。。气流建模为工程师提供了参考，，，，，在最短的时间内提供多种设计选择。。。因而，，，，，最终设计不是基于试验性的思量，，，，，而是通过专业的设计历程，，，，，获得几个选项并选择最佳解决计划。。。这可以节约资金和运行本钱，，，，，节约纠正设计过失的时间，，，，，和调试的时间。。。
确定房间配电战略：制订房间配电战略的两个主要决议是配电单位（PDU）的安排位置，，，，，以及是否在头顶或地板下运行电源线。。。
确定机柜配电战略：理想情形下，，，，，分支电源来自差别的PDU，，，，，UPS，，，，，发电机/ ATS，，，，，变电站，，，，，以及真正的2N（系统+系统）或2（N + 1）冗余。。。
配电对冷却的影响：选择怎样治理RLU中的电源线首先要确定装置电源板的位置。。。若是它们笔直装置，，，，，则应装置在后部和侧面。。。若是使用水平电源板，，，，，凭证装备结构，，，，，它们可以装置在任何利便的机架U位置。。。
确定命据电缆的安排战略：数据线漫衍对冷却的影响：电缆治理战略的有用性对冷却性能有直接的影响。。。效劳器打包得越麋集，，，，，那电缆越多。。。要害是使用具有富足电缆治理空间的RLU，，，，，以阻止壅闭空气流动。。。虽然效劳器电缆治理臂很是适用，，，，，不应使用那些严重阻碍空气流动的电缆治理臂。。。
确定冷却区战略
有用的盘算机房冷却就是除去热量和增添冷量 – 扫除热空气，，，，，增添冷空气。。。三种装备冷却要领及其典范的冷却能力：
- 室内冷却：上流式CRAC空调，，，，，作为冷空气运送源，，，，，与排热源相反，，，，，向室内运送冷空气以使其与负载爆发的热量混淆。。。
- 行冷却：是一种受接待的由运动地板，，，，，热通道/冷通道组成的冷却设置。。。冷空气通过冷通道中的多孔地板传送。。。热通道在热通道中积累，，，，，并使用天花板高度作为返回CRAC单位的通道。。。
- 机柜冷却：空调在自力的RLU中交付。。。这类似于带有效劳器的冰箱。。。对机柜冷却的申饬是它需要毗连到远程散热源，，，，，如冷冻水。。。
- 高密度冷却：当今数据中心的一个配合主题是一直增添负载密度。。。冷却密度大于 4 kW / RLU，，，，，但小于8 kW / RLU可以通过行内安排空调的解决计划实现。。。
- 确定冷却战略：制冷系统有多种选择。。。
许多时间，，，，，使用什么类型的空调的选择取决于现有的设施效劳。。。若是一个盘算机房位于高层修建里，，，，，由冷凝器水回路提供效劳，，，，，那么显而易见的选择是水冷系统。。。
确定冗余战略：在选择合适的冷却解决计划时，，，，，思量冗余因素很是主要。。。冗余意味着提供特另外容量，，，，，使得若是系统的一部分爆发故障，，，，，则剩余的事情组件可以提供设计要求的容量。。。为所有空调子系统提供冗余，，，，，包括CRAC单位，，，，，排热装备，，，，，管道，，，，，泵等。。。
细密空调：细密空调是通常用在盘算机房，，，，，非细密或恬静的冷空调通常用于住宅和商业办公室修建。。。有较高的显热比（SHR）。。。盘算机房品级（细密）空调装备和恬静的冷空调装备都能消除显热和潜热，，，，，它们的比率被称为显热比。。。细密空调可以提供高达95％的显热制冷，，，，，恬静的冷空调可以提供低至30％的显热散热。。。
冷空气的运送：高架地板的高度直接影响CRAC单位的冷却性能。。。CFD剖析批注，，，，，60cm是大大都高架地板冷却应用的理想高度。。。若是运动地板太低，，，，，则空气移动太快，，，，，靠近CRAC的机架CMF缺乏。。。
吊顶的高度也直接影响CRAC装备的冷却性能。。。若是天花板太低，，，，，则热量无法实时回到CRAC装备，，，，，以便被排到室外。。。凭证履历，，，，，吊顶高度一样平常30cm到60cm。。。
4.4冷却性能监控
情形监测系统必需能够监控每个房间，，，，，行和机柜冷却区。。。纵然针对特定负载曲线建设了有用的冷却性能，，，，，它也将快速转变。。。为站点的所有情形参数编译趋势数据很是主要，，，，，这样可以快速执行移动，，，，，添加和更改。。。
自力的基于IP的GUI监控系统：
- 监控冷水机组和其它室外装备
- 监控CRAC/CRAH和热交流装备
- 监控每个冷却区的现实装备入口温度。。。
设定特定条件，，，，，爆发告警。。。
4.5制冷量单位回首
本章先容了数据中心制冷妄想所需要思量的事项，，，，，每一项都可以用表格体现出来，，，，，这里只讲了看法。。。
第五章：数据中心制冷的装置安排
在第四章我们相识了制冷的设计妄想，，，，，在这一章我们再详细相识一下制冷系统的选择。。。

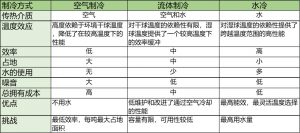

5.1制冷系统选择
从项目规范到一样平常运营，，，，，冷却系统的效率将影响项目的各个方面。。。为了使系统所有者获得最佳价值，，，，，应仔细剖析散热要领，，，，，以确定冷却系统的使用寿命。。。
水冷要领具有更高的性能和更低的运营本钱，，，，，提供最佳的恒久投资。。。接纳水冷散热要领的系统比其空气冷却方法节能约35％。。。具有水冷散热系统可提供最佳性能，，，，，最小占地面积，，，，，最大容量和最理想的操作思量因素。。。
具有流体散热功效的系统介于空气和水冷要领之间。。。虽然没有像水冷手艺那样节约相同的能源本钱，，，，，但它们确实提供了比空气冷却手艺更好的投资，，，，，特殊是在水的可用性有限或干球和湿球之间保存较大差别的地方。。。因而，，，，，基于流体的冷却系统是对空气冷却要领的手艺刷新，，，，，包括效率，，，，，噪音，，，，，总体拥有本钱以及用最少的水操作的能力。。。
当绝对没有水时，，，，，使用风冷散热的古板系统将知足设计规范; 可是，，，，，这些系统需要最大的空间，，，，，最大的运营预算，，，，，并在运行时代坚持最高水平的声音。。。
随着时间的推移，，，，，冷却要领的节能将很是主要。。。关于冷却系统而言，，，，，这意味着总体拥有本钱将越发依赖于其效率。。。装置本钱，，，，，纵然关于最初更腾贵的系统，，，，，也会被水冷手艺等高效要领迅速抵消，，，，，从久远来看可以节约资金。。。
除了直接的能源本钱，，，，，冷却系统的选择还会受到许多地方和国家实体的影响，，，，，这些实体越来越关注节能和情形责任。。。
5.2制冷装备占地面积
高密度数据中心需要冷却装置能够以尽可能小的占地面积提供最高的冷却能力。。。主要制造商提供的占地面积最小的高功率CRAC可提供约90 kW的净显热制冷量，，，，，但需要3×1米（深度x宽度）的占地面积。。。
然而在实践中，，，，，由于CRAC气流投掷距离的现实限制，，，，，一个CRAC将难以有用地将空气匀称地运送到所有90个机柜; 在大大都情形下，，，，，距离CRAC最远的机柜可能会比靠近CRAC的机柜收到的冷空气少 – 假设高架地板高度知足现实要求和对地板下影响气流的障碍物最少。。。
5.3空调装置思量
效劳走廊：有的机房安排效劳走廊，，，，，把制冷设施和IT机柜隔离，，，，，用于镌汰机房收支。。。
当在效劳走廊翻开门时，，，，，CRAC会从办公区吸入空气，，，，，这意味着灰尘颗粒和其他污染物会进入空调，，，，，差别的温度和湿度也会导致入口波动。。。由于空调需要赔偿这些不规则性，，，，，这可能导致功耗增添。。。应对空调器的顶部举行管道处置惩罚，，，，，以阻止特殊空气进入。。。
漏水检测：当空调器泛起走漏或结露时，，，，，为了阻止或镌汰水流入盘算机房区域的危害，，，，，在空调或带有排水点的滴水盘周围装置斜坡。。。当使用滴水盘时，，，，，需要确保斜坡直立不会太高，，，，，由于这可能会爆发冷空气湍流。。。
空调与消防控制面板/ EPO相连：有些国家划定，，，，，需要将空调器毗连到消防控制面板，，，，，以便在爆发火灾时便于自动关闭空调。。。
空调装置思量：
- 使用落地支架/框架/底座。。。由于空调机组的重量，，，，，建议在使用高架地板基础设施时使用空调地板框架，，，，，这将允许无振动传导到机柜。。。
- 确保接纳防振步伐。。。在高架地板和空调之间填充橡胶镌汰震惊传导。。。
- 尽可能使用效劳走廊。。。理想情形下将空调安排在效劳走廊中，，，，，以便在盘算机房内提供特另外清静和降噪。。。
- 坚持制冷剂/水管道尽可能短地脱离盘算机房。。。关于DX类型的冷却基础设施，，，，，确保不凌驾允许的最大管道运行距离。。。尽可能不要凌驾距离限制，，，，，若是凌驾，，，，，可增大管道直径来赔偿流速损失。。。管道的上升和下降弯曲会降低制冷容量。。。
- 使用适当的过滤网。。。
空调开通运行：数据中心建成后，，，，，需要测试和调试空调基础设施。。。举行热注入测试以确保冷却系统凭证设计事情，，，，，可以通过在机架内装置加热器电扇来完成。。。浚浚？勺爸迷诨苌系募尤绕鞯缟扔庞谧粤尤绕鞯ノ，，，，，由于自力单位通常不可很好地代显露实的热负荷漫衍。。。
确保准确设置所有冷却装置，，，，，需要设置冷却单位，，，，，使得所有温度和湿度设定点相等。。。包括设定点的阈值。。。需要确保浚浚？盏髦械拇衅骰竦眯Ｗ，，，，，由于湿度传感器设置往往会随时间漂移。。。
风量处于指定水平，，，，，在空调能够调理空气流量的地方，，，，，需要确保浚浚？掌沽Υτ谄胶庾刺。。。
种种供应商都提供控制单位，，，，，将所有冷却装置毗连到中央监控单位，，，，，确保单位同步。。。
5.4加湿战略
渗透，，，，，冷凝和透风会导致IT情形湿度的转变。。。加湿器添加水蒸气和除湿器去除水蒸气。。。它们配合维持IT情形的湿度。。。
5.5本章小结
本章先容了大中小数据中心的制冷系统的选择，，，，，以及装置安排上的注重事项，，，，，后面还讨论了湿度治理问题。。。
本文首先先容了数据中心制冷的基础知识，，，，，然后先容了制冷系统，，，，，以及和机房亲近相关的制冷知识，，，，，然后是制冷的设计妄想以及装置安排，，，，，所有想学习数据中心制冷的运维职员或者相关职员，，，，，基本上破费两个小时就可以相识所有相关知识，，，，，这是这一篇文章的目的所在。。。
